Hệ giàn thép 2 lớp

Hệ khung kèo thép lợp ngói hệ 2 lớp ZINTRUSS được lựa chọn phổ biến nhất hiện nay phù hợp với mái nhà đóng trần, kết cấu mái cần sử dụng kèo chữ A.

Tổng Quan:

- Hệ giàn thép mạ ZINTRUSS 2 lớp được hợp thành từ thanh TC75.75 ( TC100.100, TC100.75, TC75.10..) được chế tạo thành một kết cấu thép hệ vì kèo thép ZINTRUSS.

- Được định vị vào dầm bê tông bằng pad liên kết và Buloong nở quy cách M100x100mm hoặc M120x120mm.Phần lợp mái ngói sẽ được bắt thanh mè TS 40.60 theo các tiêu chuẩn của từng loại ngói lợp .

- Tất cả chi tiết kèo đều được lắp đặt cùng lúc giúp khung kèo chữ A đạt chính xác tuyệt đối 100%

- Thợ thi công mái khung kèo lắp đặt dựa trên bản vẽ thiết kế chi tiết chính xác.

Tiêu Chuẩn: Sản phẩm hệ khung kèo thép mạ ZINTRUSS được sản xuất theo tiêu chuẩn của Australia (Úc)

Thông Số Kỹ Thuật: Khoảng cách tối ưu cho tưng khung kèo chữ A là 1,2m

Tiêu Chuẩn Thiết Kế:

- Tiêu chuẩn tải trọng và tác động

+ TCVN 2737-1989

+ AS 1170.1-1989

+ AS 1170.2-1989

+ Tiêu chuẩn Úc AS/NZ 4600-1996

+ Độ võng kèo theo phương đứng = L/250

+ Độ võng xà gồ theo phương đứng =L/150

+ Cường độ vít liên kết

- Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN

- Bulong nở M12×150

+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996

Trọng Tải Cho Phép

- Tỉnh tải(kg/m2) :

+ Ngói 60 kg/m2 (n=1.1)

+ Trọng lượng bản thân kèo: 15kg/m2.

+ Trần: 10kg/m2.

- Hoạt tải: 30kg/m2 (n=1.2)

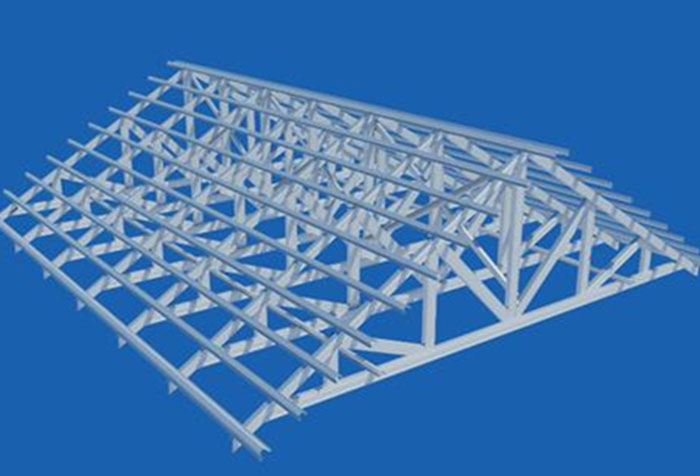

Mô hình 3D khung kèo thép 2 lớp

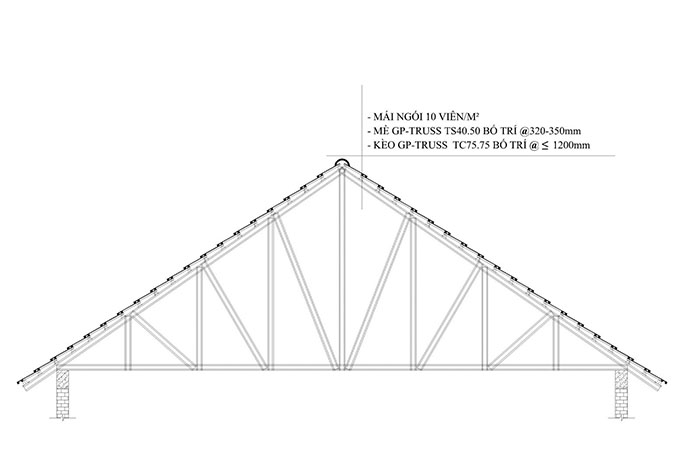

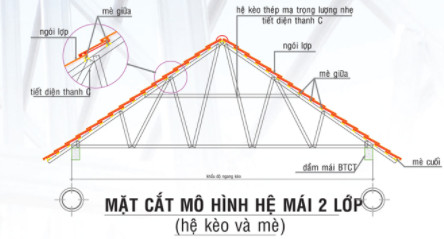

Mặt cắt của giàn kèo thép nhẹ hệ 2 lớp

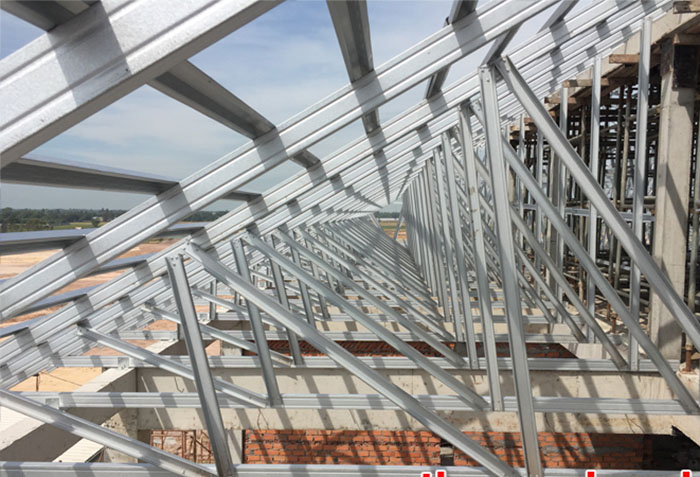

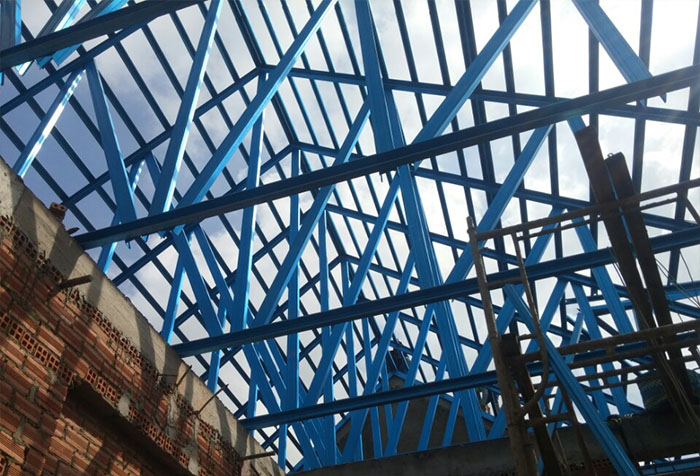

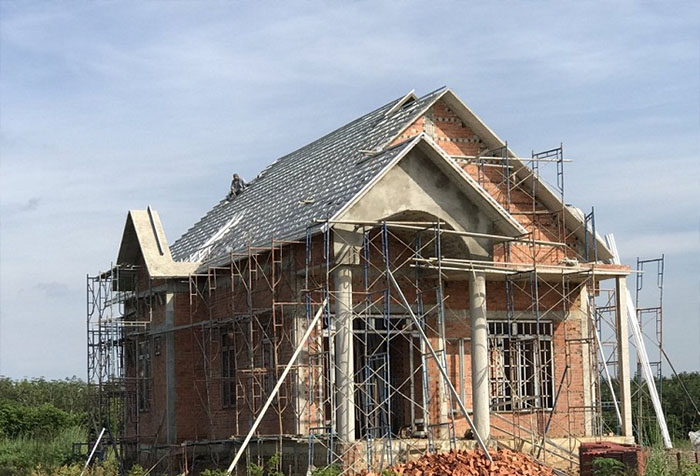

HÌNH ẢNH THI CÔNG NGOÀI THỰC TẾ
